全自動三輥卷板機工作原理與結構

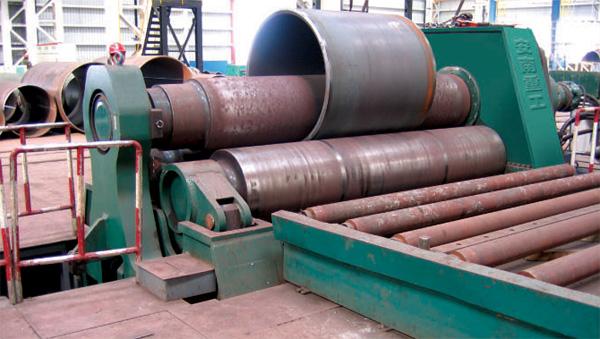

機械型三輥卷板機，用于將鋼板卷成圓筒形。對稱上調式卷板機設計，上輥壓下由電機經減速機、傳動輥、蝸輪蚋桿副、絲桿螺母副傳遞動力。卷制傳動通過主電機經主減速機、開式齒輪帶動下輥旋轉，并成為卷板時的主動輥。由于下輥的標高不變，所以便于進料和操作。
三、主體
設備主體結構是由上輥裝置及壓下裝置、下輥裝置、主傳動裝置、翻倒裝置、左右側機架和底座組成。 1，上輥裝置及壓下裝置 上輥裝置由上輥、上輥軸承座等組成。 上輥材質為45#鋼鍛件，調質處理HB245-285，上輥兩端軸承座安置滑動軸承。 上輥滑動軸承采用SF-2復合材料。 壓下裝置由副電機提供動力，通過減速機、蝸輪蝸桿、絲桿螺母機械傳遞扭矩，帶動上輥上下移動。蝸輪、螺母材質為鋅基合金ZA27;蝸桿材質為45#鍛件，調質處理HB245-285。 2、下輥裝置 下輥裝置由下輥、下輥軸承座、下輥開式齒輪、下輥滑動軸承等組成。下輥為主動輥，通過主傳動輸出齒輪、下輥開式齒輪、傳動扭矩下輥。 下輥材質為45#鋼鍛件，調質處理HB245-285;下輥齒輪材質為45#鋼，調質處理HB245-285，齒面高頻淬火處理HRC45-50。 下輥滑動軸承采用SF-2復合材料。 ,3、主傳動裝置 主傳動裝置由主電機、齒輪減速機、制動器等組成。 4、翻倒裝置 翻倒裝置由倒頭架、插銷等組成。 5、左右側機架、底座 左右側機架、底座為鋼板焊接件，焊后振動時效處理
卷板機由于使用的領域不同，種類也就不同。從輥數上分三輥卷板機和四輥卷板機。三輥又分對稱式三輥卷板機，水平下調式三棍卷板機，弧線下調式卷板機，上輥萬能式三輥卷板機，液壓數控卷板機。從傳動上分機械式和液壓式。
從卷板機的發展上說，上輥萬能式最落后，水平下調式略先進，弧線下調式最高級。
三輥卷板機
三輥卷板機有機械式和液壓式：機械式三輥卷板機分為對稱和非對稱
機械式三輥對稱式卷板機 ：機械式三輥對稱式卷板機性能特點：該機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。該機缺點是板材端部需借助其它設備進行預彎。
